排针连接器详细介绍

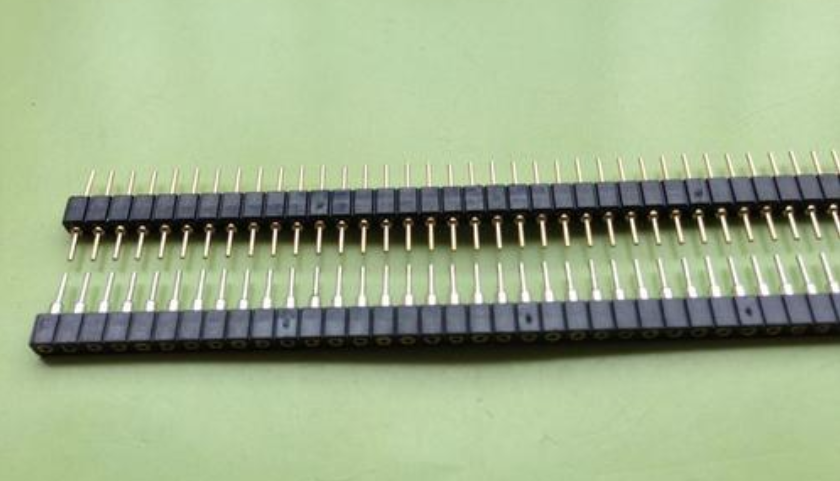

排针连接器是一种连接器，广泛应用于电子、电器和仪器的印刷电路板中。它的作用是充当被阻断电路或隔离电路之间的桥梁，承担电流或信号传输的任务。通常与排母配合使用，形成板对板连接；或者与电子线束端子配合形成板对线连接；它也可以独立用于板对板连接。

由于不同产品要求的规格不一样，所以排针连接器的种类很多，按照电子行业引脚连接器的标准进行分类。

按间距大致可分为5类:2.54mm、2.00mm、1.27mm、1.00mm、0.8mm，按排数有单排针、双排针、三排针等；按照包装规则，有SMT(横贴/竖贴)、DIP(直插/弯插)等等；按照安装方式，180用s表示，90用w表示，SMT用T表示……

行数：单排，双排，三排，四排，最多四排。

针数：02-80。

引脚：直脚、弯脚、SMT针的大小。

尺寸：外形尺寸、长度、宽度、厚度、行距。

间距：0.8、1.0、1.27、2.0、2.54。

材料：指接触材料和表面处理、绝缘材料。

包装：泡壳包装，袋装，散装。

材质：引脚材质:黄铜或磷青铜；绝缘体材料:塑料UL94V-0。

表面处理：镀金0.8u，镀锡，镀镍。

加工工艺：排针连接器的加工工艺主要包括:先按要求用黄铜(或磷青铜)加工针，先按要求镀镍再镀金，再用模具加工绝缘子，最后在特殊设备上按尺寸要求将针插入绝缘子。影响排针连接器价格的因素很多，最大的是镀金，针长等等。

矩形插针截面为0.8×1.6mm，负载电流为7.5A，插孔至少有两个独立的弹片和四个接触点，插孔结构可以防止误插。254/I系列方形引脚截面为0.64×0.64mm..以上两个引脚设计有钝角，可应用于高频技术领域。针孔的接触部分镀金，耐腐蚀，接触电阻低，可靠性高。
